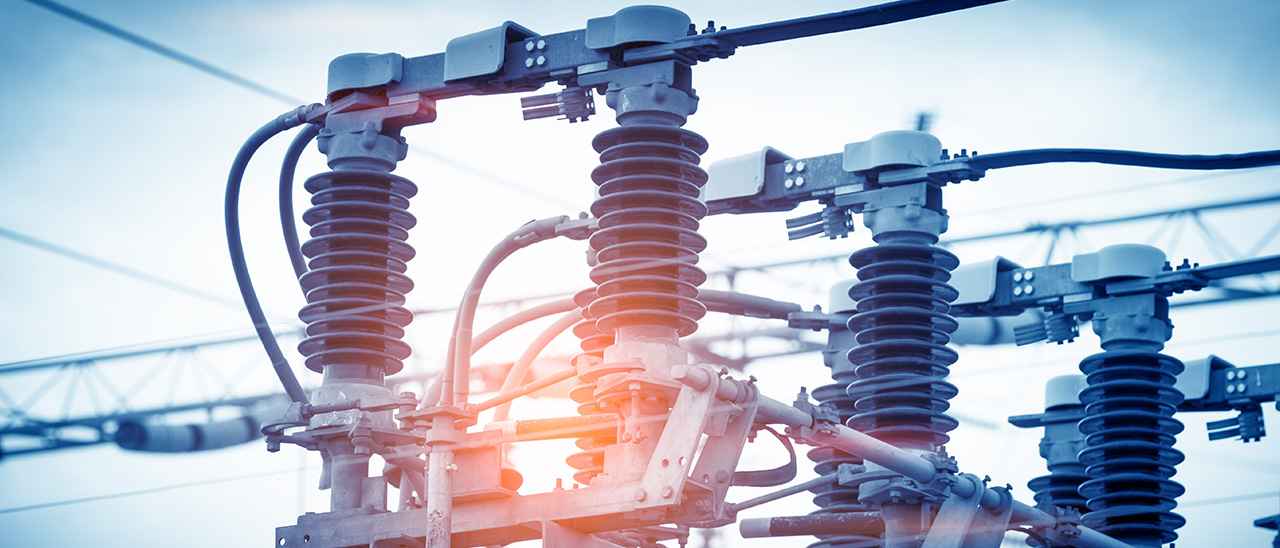

Subestaciones eléctricas

¿Qué es una subestación?

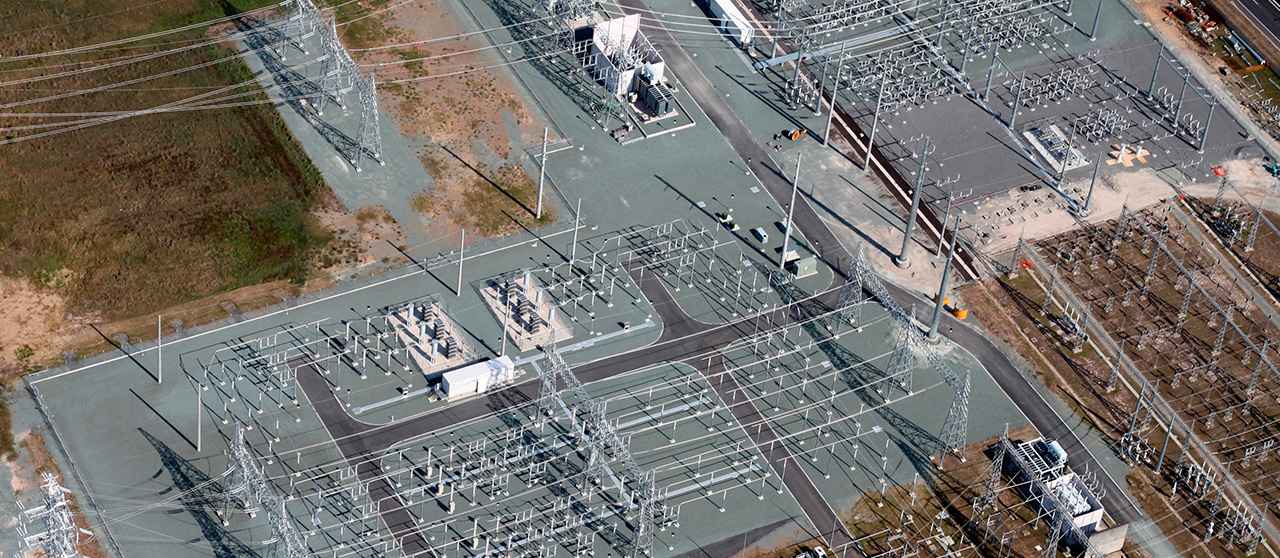

Las subestaciones eléctricas son instalaciones encargadas de realizar transformaciones de tensión, frecuencia, número de fases o conexiones de dos o más circuitos. Se ubican cerca de las centrales generadoras, en la periferia de las zonas de consumo o en el exterior e interior de los edificios. Por lo general, las subestaciones de las ciudades están dentro de los edificios para así ahorrar espacio y reducir la contaminación. En cambio, las instalaciones al aire libre se sitúan a las afueras de los núcleos urbanos. Existen dos tipos de subestaciones:

  • Subestaciones de transformación. Transforman la tensión de la energía eléctrica mediante uno o más transformadores. Puede ser elevadoras o reductoras de tensión.
  • Subestaciones de maniobra. Conectan dos o más circuitos y realizan sus maniobras. En este tipo de subestaciones la tensión no se transforma.

El elemento principal de las subestaciones eléctricas es el transformador que se encarga de modificar la tensión de la energía eléctrica mediante el aumento de la intensidad y la potencia constante.

Subestaciones transformadoras elevadoras

Elevan la tensión generada de media a alta o muy alta para poder transportarla. Se sitúan al aire libre, al lado las centrales generadoras de electricidad. La tensión primaria de los transformadores suele estar entre 3 y 36kV. La tensión secundaria de los transformadores está condicionada por la tensión de la línea de transporte o de interconexión (66, 110, 220 o 380 kV).



Subestaciones transformadoras reductoras

Reducen la tensión de alta o muy alta a tensión media para su posterior distribución.

La tensión primaria de los transformadores depende de la tensión de la línea de transporte (66, 110, 220 o 380 kV). Mientras que la tensión secundaria de los transformadores está condicionada por la tensión de las líneas de distribución (entre 6 y 30kV).

¡Aprende jugando! Tienes disponible este juego interactivo sobre los transformadores de energía.
